Транзисторы КТ819 (2Т819) относятся к классу мощных кремниевых биполярных транзисторов структуры NPN. Образуют комплементарную пару с линейкой КТ818 противоположной структуры.
Особенности транзистора КТ819

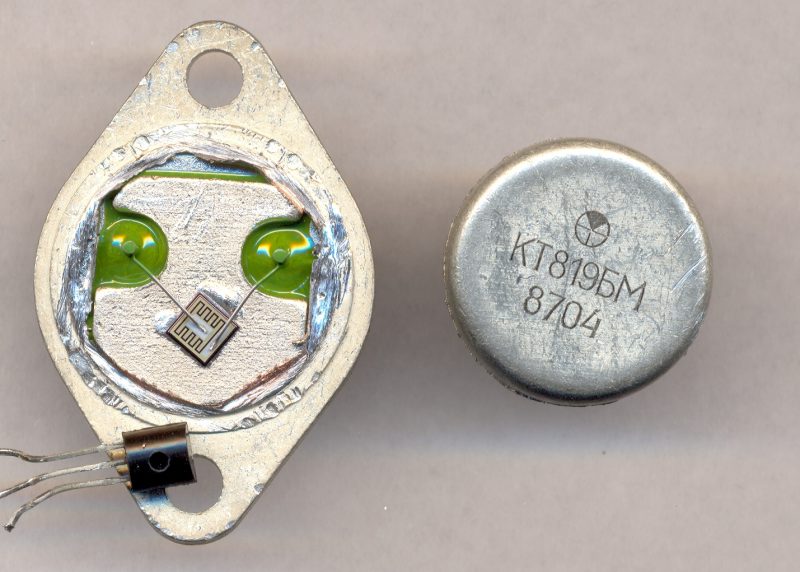

Внутренняя структура триода
В первую очередь, к особенностям транзистора КТ819 надо отнести варианты выпуска:
- два различных корпуса (пластик и металл);
- две модификации – «военная» (для аппаратуры специального назначения) и «гражданская» (общего назначения).
Соответственно, существует четыре варианта обозначения триода (система обозначений несколько нестандартна по сравнению с другими сериями кремниевых транзисторов).
| Пластиковый корпус | Металлический корпус | |
|---|---|---|
| «Военное» исполнение | 2Т819х2 | 2Т819х |
| «Гражданское» исполнение | КТ819x | КТ819xM |
Например, триод КТ819БМ – прибор для «гражданских» целей в металле, а 2T819А2 – «военное» исполнение в пластике.
Что касается характеристик транзистора КТ819, то к его особенностям можно отнести большой ток коллектора и рассеиваемую мощность. Кроме того, надо обратить внимание на несоответствие принципов разбраковки по буквенным индексам для «военного» и «гражданского» исполнения. Если для первых прибор с индексом А является наиболее высоковольтным, то у триода для мирных целей он рассчитан на самое низкое напряжение. Это надо учитывать при выборе замены транзистора.
Параметры полупроводникового триода
Часть параметров триода характерна для всей линейки (замерено при температуре +25 град.С, если не оговорено иное)
| Характеристика | Значение | Размерность | |
|---|---|---|---|
| Предельные параметры | |||
| Наибольший допустимый ток коллектора (Iкmax) | 10 для КТ819А-Г | ампер | |
| 15 для остальных | |||
| Наибольший допустимый импульсный ток коллектора (Iкmax имп) | 15 для КТ819А-Г | ампер | |
| 20 для остальных | |||
| Наибольший допустимый ток базы (Iбmax) | 3 | ампер | |
| Допустимая разность потенциалов эмиттер — база (Uэбо) при Ik= 1 мА | 5 | вольт | |
| Предельная рабочая температура (Tп max) | 125 для КТ819А-Г, КТ819АМ-ГМ | град.С | |
| 150 для 2Т819А — В, 2Т819А2 — В2 | |||
| Электрические характеристики | |||
| Параметр | Значение | Размерность | Условия измерения |
| Верхняя рабочая частота (Fгр) | до 3 | мегагерц | |
| U насыщ коллектор-эмиттер | до 2 для КТ819А-Г, КТ819АМ-ГМ | вольт | Ik=5 А, Iб=0,5 А |
| в пределах 1 для 2Т819А — В, 2Т819А2 — В2 | |||
| Падение напряжения на переходе база-эмиттер | до 3 для КТ819А-Г, КТ819АМ-ГМ | вольт | Ik=5 А, Iб=0,5 А |
| в пределах 2 для 2Т819А — В, 2Т819А2 — В2 | |||
| Выходная емкость (Ск) | 700 для 2Т819А2 — В2 | пикофарад | |
| 1000 для остальных | |||
| Обратный ток коллектора (Iкбо) | максимальное значение Uкб для каждого типа | 1 | микроампер |
Предельные характеристики, соответствующие дополнительной букве в обозначении типа прибора:
| Тип прибора | Граничная разность потенциалов коллектор-эмиттер (Uкэо гр), В | Пробивная разность потенциалов коллектор-база (Uкбо проб) В | Постоянная рассеиваемая мощность коллектора (с теплоотводом), Вт | Постоянная рассеиваемая мощность коллектора (без теплоотвода), Вт |
|---|---|---|---|---|
| Ik=100 мА | Ik=1 мА | T≤+25 град.С | T≤+25 град.С | |
| КТ819А | 25 | 60 | 1,5 | |
| КТ819Б | 40 | 60 | 1,5 | |
| КТ819В | 60 | 60 | 1,5 | |
| КТ819Г | 80 | 60 | 1,5 | |
| КТ819АМ | 25 | 100 | 2 | |
| КТ819БМ | 40 | 100 | 2 | |
| КТ819ВМ | 60 | 100 | 2 | |
| КТ819ГМ | 80 | 100 | 2 | |
| 2Т819А | 80 | 100 | 100 | 3 |
| 2Т819Б | 60 | 80 | 100 | 3 |
| 2Т819В | 40 | 60 | 100 | 3 |
| 2Т819А2 | 80 | 100 | 40 | 1,5 |
| 2Т819Б2 | 60 | 80 | 40 | 1,5 |
| 2Т819В2 | 40 | 60 | 40 | 1,5 |
Разбраковка усилительных свойств в соответствии с модификацией и буквенным индексом (по даташитам производителей):
| Тип прибора | Коэффициент передачи тока (h21э) |
|---|---|
| Uкб=5 В, Ik=5 А | |
| КТ819А | 15 и выше |
| КТ819Б | 20 и выше |
| КТ819В | 15 и выше |
| КТ819Г | 12 и выше |
| КТ819АМ | 15 и выше |
| КТ819БМ | 20 и выше |
| КТ819ВМ | 15 и выше |
| КТ819ГМ | 12 и выше |
| 2Т819А | 20 и выше |
| 2Т819Б | 20 и выше |
| 2Т819В | 20 и выше |
| 2Т819А2 | 20 и выше |
| 2Т819Б2 | 20 и выше |
| 2Т819В2 | 20 и выше |
Корпус, цоколевка и маркировка

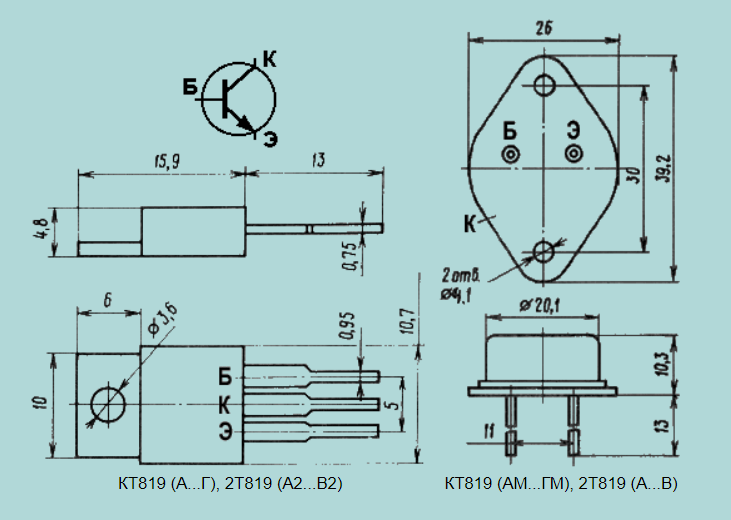

Габаритные чертежи корпусов и цоколевка КТ819
Уже отмечено, что большая часть транзисторов КТ819 выпускается в двух вариантах корпуса:
- КТ-28-2 – аналог зарубежного TO-220. Имеет три вывода и пластину для отвода тепла (в том числе, для теплового контакта с внешним теплоотводом). Выводы допускают изгиб в направлении вперед-назад. Теплоотводящая пластина электрически соединена с коллектором.
- Металлический корпус КТ-9 (совпадает с импортным TO-3) с двумя жесткими выводами (база и эмиттер), входящими в корпус через стеклянные изоляторы. Выводом коллектора служит поверхность корпуса.
Очевидно, что в обоих вариантах придется принимать меры по изоляции корпуса и винтов от внешнего теплоотвода, если вывод коллектора не соединен по схеме с общим проводом.
КТ819 на теплоотводящем радиаторе (видна изолирующая прокладка)
Маркировка транзистора содержит полное название полупроводникового прибора и дополнительную информацию (логотип предприятия, дата выпуска и т.п.)
Чем заменить триод КТ819
Так как элементы линейки КТ819 имеют значительный разброс параметров (главным образом, по напряжению) в зависимости от буквенного индекса, то и импортные аналоги надо подбирать, ориентируясь на дополнительную букву. Не менее важно в данном случае, чтобы совпал корпус и распиновка, в противном случае выполнить замену будет сложно. Некоторые варианты замен приведены в таблице.
| Корпус КТ-28-2 (пластик) | Корпус КТ-9 (металл) | ||||||
|---|---|---|---|---|---|---|---|
| КТ819А | КТ819Б | КТ819В | КТ819Г | КТ819АМ | КТ819БМ | КТ819ВМ | КТ819ГМ |
| TIP41 | MJE3055 | TIP41C | BDX77 | BDW21 | 2N6371 | 2N6471 | 2N3055 |
| BD663 | BD949 | BD295 | BD203 | BDW51 | BD142 | BD182 | 2SD716 |
| 2N6288 | 2N5490 | 2N5492 | 2N5496 | BDX93 | BDW51B | BDY73 |
Отечественную замену в корпусе TO-220 подобрать невозможно, но в металле подойдут:
- КТ834;
- КТ841;
- КТ844;
- КТ847;
- КТ729А.
Эти триоды «пакуются» в корпус TO-3. Они имеют более современные и превосходящие КТ819 характеристики.
Так выглядит КТ834 в металлическом корпусе
Применение и практические схемы
Транзистор КТ819 можно использовать в любом применении, характерном для данного класса триодов — усиление, генерация, переключение – везде, где нужны большие токи и не требуется высокое напряжение (хотя некоторые приборы работают и при 100 вольтах) и не нужна высокая рабочая частота.
В паре с КТ818 можно строить мощные двухтактные каскады усилителей ЗЧ.

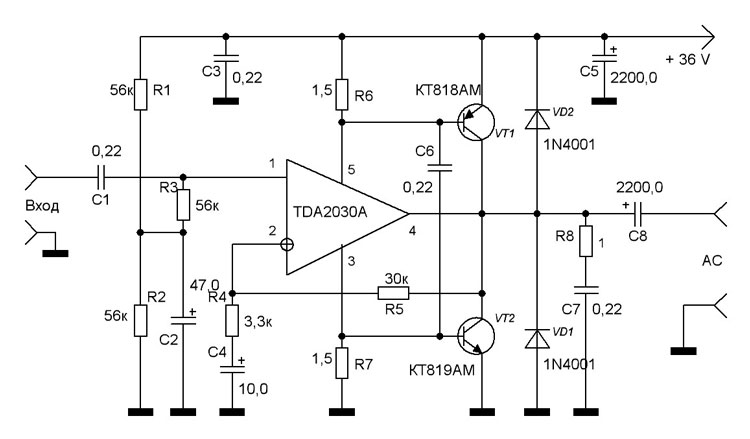

УНЧ с выходной мощностью 35 ватт
Несмотря на то, что транзистор КТ819 разработан около полувека назад, его параметры оказались востребованными на несколько десятилетий вперед. Хотя для промышленного применения давно появились новые приборы, в любительских разработках КТ819 применяется до сих пор.
