Линейка полупроводниковых отечественных триодов КТ3102 относится к классу маломощных кремниевых биполярных транзисторов с высоким усилением, выполненных по структуре NPN. Совместно с элементами серии КТ3107 противоположной структуры образует комплементарную пару.
Особенности транзистора КТ3102
Разработанная в 60-х годах прошлого века и получившая широчайшее распространение (в том числе и по причине отсутствия альтернативы) отечественная пара маломощных транзисторов КТ316-КТ361 к началу 80-х годов перестала устраивать разработчиков и производителей электроники. Основные нарекания сводились к несоответствующим требованиям времени уровням собственных шумов и небольшому усилению. Существовавшая к тому времени пара КТ502-КТ503 не обеспечивала нормальную работу на высоких частотах.
Тогда на смену этим приборам был налажен выпуск триодов класса «супер бета» (с высоким усилением) КТ3102-КТ3107. На тот момент это были транзисторы с передовыми параметрами. Основным отличием пары от приборов предыдущих поколений стало сочетание большого коэффициента усиления, низкого уровня шума и высокой рабочей частоты.
Транзистор КТ3102 разработан для применения в аппаратуре широкого применения («военной» версии 2Т3102 не существует).
Параметры полупроводникового триода
Часть характеристик транзистор КТ3102 относится ко всей линейке. Если нет отдельных оговорок, все параметры замерены при температуре +25 град.С (±10).
| Характеристика | Значение | Размерность | |
|---|---|---|---|
| Предельные параметры для температурного диапазона от минус 60 до +125 град.С | |||
| Предельный ток коллектора пост. (Iк max) | 200 | миллиампер | |
| Предельный ток коллектора импульсн. (Iки max) при tИ≤40 мкс | 250 | миллиампер | |
| Предельная разность потенциалов эмиттер-база (Uэб max) | 5 | вольт | |
| Предельная мощность коллектора (Pкmax) до T=+25 град.С | 250 | милливатт | |
| Предельная рабочая температура перехода (Tп max) | +125 | град.С | |
| Электрические характеристики (измерены при T=+25(±10) град.С | |||
| Параметр | Значение | Размерность | Условия измерения |
| Верхняя рабочая частота (Fгр) | 150 для КТ3102Е, Г | МГц | Uкб=5 В,
Iк = 10 mA |
| 300 для остальных | |||
| Обратный ток эмиттера (Iэбо) | ≤10 | микроампер | Uэб=5 В |
| Выходная емкость (Ск) | ≤10 | пикофарад | Uкб = 5B,
f = 10MГц |
Остальные параметры меняются в соответствии с дополнительным буквенным индексом. Они также измеряются при T=+25(±10) град.С.
| Транзистор | Верхний предел напряжения коллектор-база (пост.) Uкбmax , В | Верхний предел напряжения (пост.) Uкэmax , В | Обратный ток коллектора Iкбо, нА | Статический коэффициент передачи тока | Уровень собственных шумов, дБ |
|---|---|---|---|---|---|
| Uкб = 10B,
Iк = 2 mA, f=50 Гц |
Uкэ = 5 B,
Iэ=10 mA |
||||
| КТ3102А | ≥50 | ≥50 | ≤50 | 100..250 | 10 |
| КТ3102Б | ≥50 | ≥50 | ≤50 | 200..500 | 10 |
| КТ3102В | ≥30 | ≥30 | ≤15 | 200..500 | 10 |
| КТ3102Г | ≥20 | ≥20 | ≤15 | 400..1000 | 10 |
| КТ3102Д | ≥30 | ≥30 | ≤15 | 200..500 | 4 |
| КТ3102Е | ≥20 | ≥20 | ≤15 | 400..1000 | 4 |
| КТ3102Ж | ≥50 | ≥50 | ≤50 | 100..250 | не нормируется |
| КТ3102И | ≥50 | ≥50 | ≤50 | 200..500 | не нормируется |
| КТ3102К | ≥20 | ≥20 | ≤15 | 200..500 | не нормируется |
Варианты корпуса, цоколевка и маркировка
Два варианта корпуса и цоколевка транзистора КТ3102
Изначально элементы серии КТ3102 выпускались в металлическом корпусе КТ-17. Впоследствии транзисторы начали паковаться в пластиковый кейс КТ-26 (аналог зарубежного ТО-92).

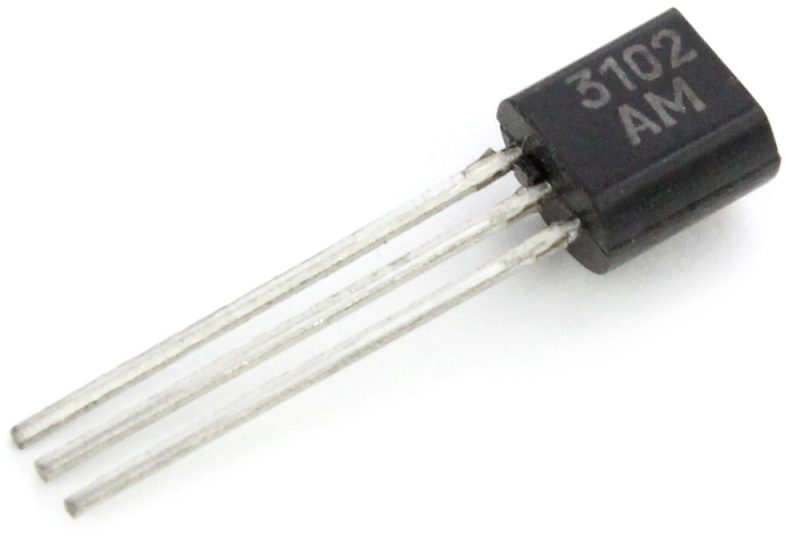

Триод КТ3102АМ в пластиковом корпусе
К обозначению прибора в пластиковом корпусе добавляется буква М – например, КТ3102БМ (буква М означает «модернизированный» корпус, а вовсе не «металлический», согласно существующему заблуждению). Электрические параметры приборов с индексом М идентичны параметрам без этого индекса.
В качестве маркировки на корпус наносится полное название прибора. Для транзисторов, выпускаемых в пластике, применяется и цветовая маркировка, состоящая из двух меток. Первая наносится на фронтальную часть (срез) корпуса – круглая метка зеленого цвета означает принадлежность триода к серии КТ3102. Вторая метка наносится на верхнюю часть – ее цвет обозначает дополнительный буквенный индекс (в соответствии с таблицей).
| Тип прибора | Цвет точки |
|---|---|
| КТ3102АМ | темно-красный |
| КТ3102БМ | желтый |
| КТ3102ВМ | темно-зеленый |
| КТ3102ГМ | голубой |
| КТ3102ДМ | синий |
| КТ3102ЕМ | белый |
| КТ3102ЖМ | коричневый |
| КТ3102ИМ | светло-зеленый |
| КТ3102КМ | серый |
Пример цветового обозначения транзистора КТ3102БМ
Чем заменить триод КТ3102
Прототипами КТ3102 являются зарубежные триоды BC547, BC548. В большинстве случаев они могут заменить отечественный транзистор, если не нужен сверхнизкий уровень собственный шумов — у этих элементов он нормируется в пределах 10 дБ, что соответствует КТ3102А-Г, но выше, чем у малошумящих КТ3102Д или КТ3102Е.
Если нужны транзисторы с малым уровнем шума, надо обратить внимание на:
- 2N5088;
- 2N5089;
- 2N5210;
- BC184A.
Эти триоды имеют схожий корпус и удобную для замены распиновку, но все же перед монтажом рекомендуется заглянуть в datasheet — параметры могут немного отличаться.
В большинстве случаев в качестве аналогов подойдут многие зарубежные маломощные транзисторы соответствующей структуры. Из российских приборов можно использовать триоды из линейки КТ611 в металлостеклянном корпусе — он имеет превосходящие параметры.
Триоды серии КТ611АМ-КТ611БМ тоже можно использовать, но у них другой корпус, могут возникнуть проблемы при монтаже.
По ситуации могут подойти транзисторы КТ503 — если не требуется высокая рабочая частота. В некоторых случаях заменой могут служить даже КТ315 (КТ312, 2Т312) — например, в схемах переключения.
Применение и практические схемы
Транзистор КТ3102 определен производителем, как прибор общего назначения. В основном он используется в качестве усилительного элемента (или генератора), но может работать и в ключевом режиме в схемах переключения.
Схема рефлексного радиоприемника
Интересна схема радиоприемника, представленная в качестве примера. Здесь используется два каскада усиления на КТ3102 (второй — на составном транзисторе VT2-VT3). Каждый каскад усиливает сначала сигнал радиочастоты (последовательно), а после детектирования — сигнал звуковой частоты (тоже друг за другом). Такая схемотехника на сегодняшний день устарела, практического смысла не имеет, но пример иллюстрирует универсальность параметров транзистора КТ3102.
Схема реле времени на КТ3102
Применяется триод и в ключевом режиме — если нагрузка не превышает возможности транзистора. Например, в схеме реле времени первый каскад управляет вторым, а элемент VT2 включает и выключает маломощное электромагнитное реле.
Приведенные примеры, конечно, не исчерпывают область использования КТ3102. Сектор применения транзистора столь же широк, как у его предшественника КТ315. Он может применяться в любом качестве, характерном для биполярного триода соответствующей мощности.
