Серия полупроводниковых триодов КТ502 относится к категории низкочастотных биполярных кремниевых транзисторов малой мощности структуры PNP. Элементы линейки образуют комплементарные пары с приборами из серии КТ503.
Особенности транзистора КТ502
Даже момент начала выпуска транзистор КТ502 имел достаточно ординарные характеристики. Единственный параметр, который выделяет этот элемент – допустимый ток коллектора. Он довольно велик для триодов данной категории.
К особенностям можно отнести разве что корпус транзистора – в то время пластиковый корпус полупроводникового прибора, совпадающий по габаритам с импортными корпусами, встречался нечасто.
Параметры полупроводникового триода
Серия КТ502 состоит из нескольких элементов, часть параметров которых значительно различается. В первой таблице собраны общие характеристики для всей линейки (измерены при Т=+25 град.С, если не отмечены иные условия).
| Характеристика | Значение | Размерность | |
|---|---|---|---|
| Предельные параметры | |||
| Наибольший допустимый ток коллектора | 150
продолжительный (Ikmax) |
миллиампер | |
| 350
импульсный (Ikиmax) |
|||
| Наибольший допустимый ток базы (Iбmax) | 100 | миллиампер | |
| Предельное напряжение пробоя эмиттер-база (Uэбо) при | 5 | вольт | |
| Предельная рассеиваемая мощность коллектора (Pк max) | 350 | милливатт | |
| Предельная рабочая температура (Tп max) | 150 | град.С | |
| Электрические характеристики | |||
| Параметр | Условия измерения | Значение | Размерность |
| U насыщения коллектор-эмиттер (Uкэ(нас)) | Iк=-10 мA,
Iб=-1 мA |
не более -0,6 | вольт |
| Падение напряжения на переходе база-эмиттер (Uбэ(нас)) | Iк=-10 мA,
Iб=-1 мA |
не более -1,2 (справ.) | вольт |
| Верхняя рабочая частота (Fгр) | Uкб= -5B, Iэ=-3 мA | не менее 5* | МГц |
| Емкость коллекторного перехода (Ск) | Uкб= -5B, f=1МГц | 50 | пикофарад |
| Емкость эмиттерного перехода (Ск) | 15 | ||
| Обратный ток коллектора | предельное Uбэ | 1 | микроампер |
*По различным данным, предельная рабочая частота может достигать 50, и даже 350 МГц.
Остальные параметры различаются для транзисторов с различными буквенными индексами.
| Тип прибора | Статический коэффициент передачи по току | U пробоя коллектор-эмиттер, В | U пробоя коллектор-база, В |
|---|---|---|---|
| КТ502А | 40..120 | 25 | 40 |
| КТ502Б | 80..240 | 25 | 40 |
| КТ502В | 40..120 | 40 | 60 |
| КТ502Г | 80..240 | 40 | 60 |
| КТ502Д | 40..120 | 60 | 80 |
| КТ502Е | 40..120 | 80 | 90 |
Варианты корпуса, цоколевка и маркировка
Полупроводниковый триод КТ502 выпускается в отечественном корпусе КТ-26, который по габаритам, установочным размерам и цоколевке очень схож с зарубежным TO-92.
Внешний вид корпуса, расположение выводов и современная маркировка триода
На транзисторы выпуска последних лет наносится обозначение прибора в буквенно-цифровом виде (чаще всего – сокращенное наименование 502+буква). У триодов, выпущенных в 80-х годах прошлого века или ранее, применялась цветовая маркировка. Она состояла из двух точек:
- желтая точка на срезе цилиндра обозначала тип прибора;
- точка на верхней части корпуса соответствовала буквенному индексу.
Соответствие цвета и буквы приведено в таблице.
| Тип транзистора | Цвет точки |
|---|---|
| КТ502А | Красный |
| КТ502Б | Желтый |
| КТ502В | Зеленый |
| КТ502Г | Голубой |
| КТ502Д | Синий |
| КТ502Е | Белый |

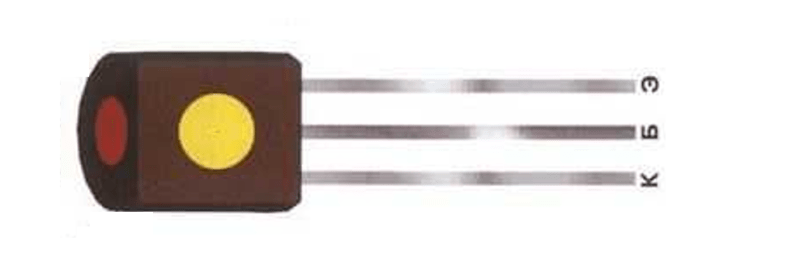

На рисунке приведен пример цветовой маркировки транзистора КТ502А (красная точка на верхней части).
Распиновка и образец маркировки транзистора КТ502А
Чем заменить триод КТ502
Прототипом КТ502 считается зарубежный транзистор KSA539. Он пригоден для замены отечественного прибора. При подборе другого триода для замены надо иметь в виду, что, несмотря на то, что КТ502 не обладает специфическими параметрами, он способен выдерживать продолжительный ток до 150 мА. В таких условиях способен работать не каждый транзистор. Если предстоит работать в схеме с параметрами, близким к предельным, то подойдут:
Они выпускаются в таком же корпусе, но допускают больший ток коллектора. Из отечественных транзисторов в качестве аналога подойдет КТ6116.
Если же коллекторные токи в схеме невелики, то для замены пригодны практически любые маломощные транзисторы соответствующей структуры, включая российские КТ3107. Однако, в каждом конкретном случае лучше изучить даташит.
Применение и практические схемы
Производитель позиционирует транзистор, как универсальный прибор общего применения, в частности область использования указывается, как:
- Усилители низкой частоты.
- Прочие усилительные схемы.
- Импульсные преобразователи напряжения.
- Транзисторные ключи.

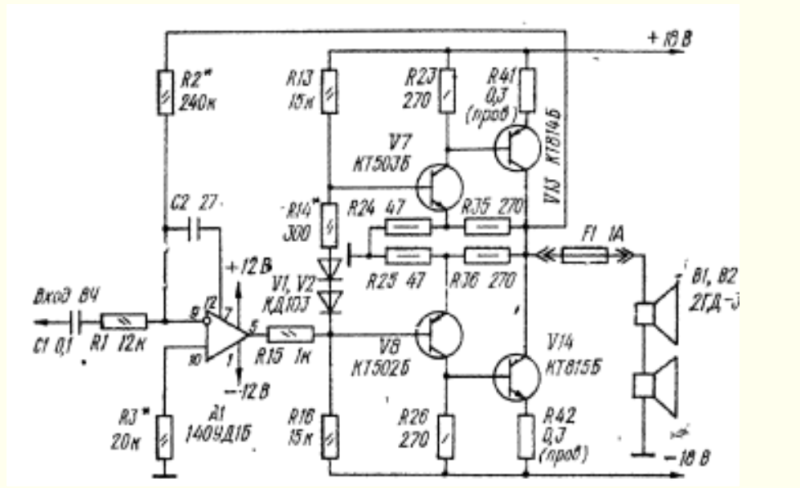

Пример схемы усилителя ЗЧ с использованием КТ502 и его комплементарной пары КТ503 приведен на рисунке. Мощность транзисторов позволяет построить лишь предварительный каскад для работы на динамическую головку.
Схема УМЗЧ с предварительным каскадом на паре КТ502-КТ503
Если же большая мощность не нужна (например, для работы с наушниками), на триоде можно построить и оконечный каскад. Ниже приведена схема стереофонического УМЗЧ с двумя одинаковыми каналами, выполненными на КТ502.
Эта схема – иллюстрация случая, когда к замене триода надо подойти внимательно. Здесь транзистор используется с токами коллектора, близкими к предельным, поэтому замена на менее мощный транзистор приведет либо к необходимости снижения выходной мощности, либо к скорому выходу из строя.
Усилитель звуковой частоты для наушников
И еще один пример – использование транзистора в качестве ключа для управления питанием потребителей. Триод позволяет переключать достаточно мощные нагрузки. В данном случае КТ502 используется для коммутации электромагнитного реле.
Характеристики транзистора КТ502 на сегодняшний день во многом устарели, он не используется в новых разработках. Однако универсальность параметров, дешевизна и выпуск (в прошлом) в больших количествах до сих пор позволяют ему находить свою сферу применения.
