Линейка полупроводниковых триодов КТ818 (2Т818) состоит из мощных кремниевых биполярных транзисторов, выполненных по структуре PNP. В качестве комплементарной пары рекомендуется элемент КТ819, имеющий структуру NPN.
Особенности транзистора КТ818
Внутренняя структура триода
К особенностям эксплуатационных параметров транзистора в первую очередь следует отнести большой допустимый рабочий ток коллектора и большую рассеиваемую мощность. Эти характеристики реализуются при обязательной установке прибора на теплоотвод потребной площади. Остальные параметры являются рядовыми для триодов данной категории.
Корпус, цоколевка и маркировка

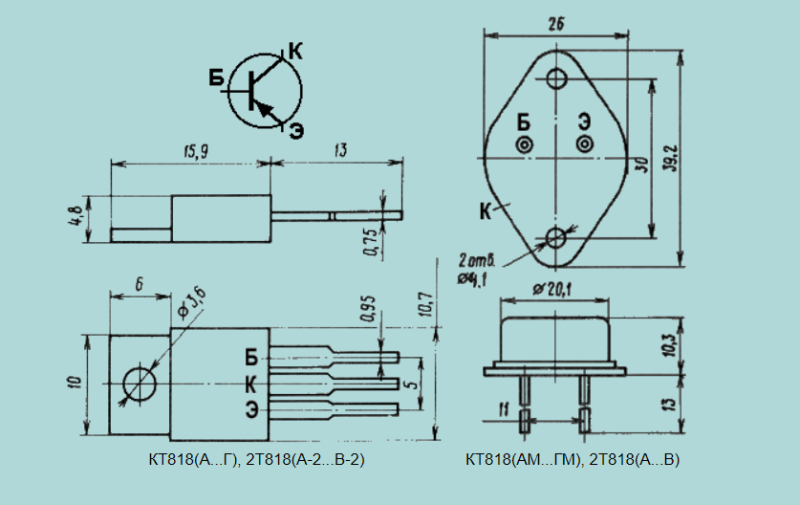

Габаритные чертежи корпусов и цоколевка корпусов КТ818
Большая часть транзисторов КТ818 выпускается в двух вариантах корпуса:
- КТ-28-2 – по размерам совпадает с импортным TO-220. Имеет три вывода и пластину для отвода тепла (в том числе, для теплового контакта с внешним теплоотводом). Выводы плоские, допускают изгиб в направлении вперед-назад на расстоянии не более 5 мм от корпуса. Теплоотводящая пластина электрически соединена с коллектором.
- Металлический корпус КТ-9 (аналог зарубежного TO-3), с двумя жесткими выводами (база и эмиттер), от корпуса изолированы стеклянными вставками. Выводом коллектора служит поверхность корпуса.
Если по схеме коллектор триода не соединен с общим проводом или радиатор не изолирован от общего провода, потребуется изолировать корпус транзистора от теплоотвода. Для этой цели применяют слюдяные или керамические прокладки.
КТ818Г на теплоотводящем радиаторе без изолирующей прокладки, но сам радиатор изолирован от корпуса (видны диэлектрические шайбы под винтами крепления)
Триод КТ818 в небольших количествах выпускался в корпусе КТ-43 (аналог импортного TO-218). В этом случае он имел структуру обозначения КТ818х1. Его параметры, включая предельный ток, близки к параметрам прибора в металлическом корпусе (КТ818хМ).
Редкий экземпляр транзистора КТ818Г1 в увеличенном пластиковом корпусе
Кроме двух вариантов корпуса транзистор выпускался в двух модификациях:
- Для аппаратуры специального назначения (т.н. «военная» серия) под обозначением 2T818.
- Для аппаратуры общего назначения («гражданская» серия) под обозначением КТ818.
Для каждого из 4 исполнений применяется свой принцип маркировки (он несколько отличается от общепринятого):
| Пластиковый корпус | Металлический корпус | |
|---|---|---|
| Специальное исполнение | 2Т818х2 | 2Т818х |
| Общее исполнение | КТ818x | КТ818xM |
Например, транзистор КТ818Б – «гражданский» прибор в корпусе TO-220, а 2Т818А – «военный» в металле.
Параметры полупроводникового триода
Некоторые характеристики транзистора КТ819 являются общими для всей серии (приводятся для температуры +25 град.С, если не указаны иные условия измерения)
| Характеристика | Значение | Размерность | |
|---|---|---|---|
| Предельные параметры | |||
| Наибольший допустимый ток коллектора (Iкmax) | 10 для КТ818А-Г | ампер | |
| 15 для остальных | |||
| Наибольший допустимый импульсный ток коллектора (Iкmax имп) | 15 для КТ818А-Г | ампер | |
| 20 для остальных | |||
| Наибольший допустимый ток базы (Iбmax) | 3 | ампер | |
| Допустимая разность потенциалов эмиттер — база (Uэбо) при Ik= 1 мА | 5 | вольт | |
| Предельная рабочая температура (Tп max) | 125 для КТ818А-Г, КТ818АМ-ГМ | град.С | |
| 150 для 2Т818А — В, 2Т818А2 — В2 | |||
| Электрические характеристики | |||
| Параметр | Значение | Размерность | Условия измерения |
| Верхняя рабочая частота (Fгр) | до 3 | мегагерц | |
| U насыщ коллектор-эмиттер | до 2 для КТ818А-Г | вольт | Ik=5 А, Iб=0,5 А |
| в пределах 1 для остальных типов | |||
| Падение напряжения на переходе база-эмиттер | до 1,5 В для 2Т818, до 3 для остальных типов | вольт | Ik=5 А,
Iб=0,5 А |
| Ёмкость коллекторного перехода (Ск) | 1000 | пикофарад | Uкб=5 В,
F=1 МГц |
| Ёмкость эмиттерного перехода (Сэ) | 2000 | пикофарад | Uбэ=0,5 В,
F=1 МГц |
| Обратный ток коллектора (Iкбо) | 1 | микроампер | максимальное значение Uкб для каждого типа |
Заводская разбраковка по буквенным индексам в соответствии с предельными эксплуатационными параметрами:
| Тип прибора | Граничная разность потенциалов коллектор-эмиттер (Uкэо гр), В | Пробивная разность потенциалов коллектор-база (Uкбо проб) В | Постоянная рассеиваемая мощность коллектора (с теплоотводом), Вт | Постоянная рассеиваемая мощность коллектора (без теплоотвода), Вт |
|---|---|---|---|---|
| Ik=100 мА | Ik=1 мА | T≤+25 град.С | T≤+25 град.С | |
| КТ818А | 25 | 60 | 1,5 | |
| КТ818Б | 40 | 60 | 1,5 | |
| КТ818В | 60 | 60 | 1,5 | |
| КТ818Г | 80 | 60 | 1,5 | |
| КТ818АМ | 25 | 100 | 2 | |
| КТ818БМ | 40 | 100 | 2 | |
| КТ818ВМ | 60 | 100 | 2 | |
| КТ818ГМ | 80 | 100 | 2 | |
| 2Т818А | 80 | 100 | 100 | 3 |
| 2Т818Б | 60 | 80 | 100 | 3 |
| 2Т818В | 40 | 60 | 100 | 3 |
| 2Т818А2 | 80 | 100 | 40 | 1,5 |
| 2Т818Б2 | 60 | 80 | 40 | 1,5 |
| 2Т818В2 | 40 | 60 | 40 | 1,5 |
Усиливающие свойства также различаются для транзисторов с разными дополнительными буквенными индексами:
| Тип прибора | Коэффициент передачи тока (h21э) |
|---|---|
| Uкб=5 В, Ik=5 А | |
| КТ818А | 15 и выше |
| КТ818Б | 20 и выше |
| КТ818В | 15 и выше |
| КТ818Г | 12 и выше |
| КТ818АМ | 20 и выше |
| КТ818БМ | |
| КТ818ВМ | |
| КТ818ГМ | |
| 2Т818А | |
| 2Т818Б | |
| 2Т818В | |
| 2Т818А2 | |
| 2Т818Б2 | |
| 2Т818В2 |
Чем заменить триод КТ818
Для замены транзистора КТ818 в пластиковом корпусе подойдут зарубежные триоды:
- 2N6111;
- 2N6132;
- 2SB754;
- BD294;
- BD664;
- BD950;
- BDV92;
- TIP42;
- N5194;
- 2N6109;
- 2SB1019;
- BD296;
- BD536;
- BDT94;
- 2N5195;
- 2SB1016;
- BD710;
- BDV96.
Если надо заменить транзистор в металле, близкие параметры и аналогичную цоколевку имеют:
- BDW22;
- BDW52;
- BDX92;
- 2N6247;
- 2N6248;
- BDW22B;
- BDW52B;
- BDW52C;
- BDX96;
- 2N6246;
- BDW22A;
- BDX94.
При подборе аналога надо иметь в виду, что триоды КТ818 имеют большой разброс параметров в зависимости от буквенного индекса. По этой причине перед заменой надо изучить даташит на потенциальный аналог, уделяя особое внимание предельным напряжениям.

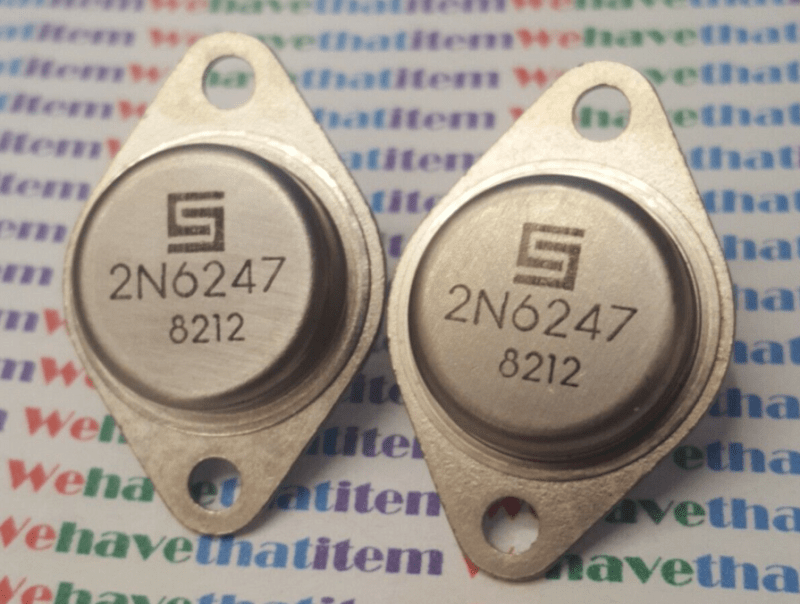

Транзистор 2N6247 – «металлический» аналог КТ818
Из отечественных элементов близкие параметры, аналогичный корпус и распиновку имеет триод КТ729А. Он выпускается в металлическом корпусе, а если надо подобрать российский триод из другой серии в пластике, то такого варианта нет.
При замене на однотипный прибор (из той же линейки КТ818/2Т818) обратить внимание на несоответствие принципов разбраковки по буквенным индексам для «военного» и «гражданского» исполнения. Если для серии 2Т818 с индексом А является наиболее высоковольтным, то у «гражданского» триода целей он рассчитан на самое низкое рабочее напряжение.
Несмотря на то, что полупроводниковый триод КТ818 (2Т818) считается устаревшим, он до сих пор востребован. Его параметры и массовый выпуск в предыдущие годы позволяют широко применять транзистор в любительских конструкциях.
