Полупроводниковый прибор КТ973А входит в линейку кремниевых биполярных высокочастотных составных высокочастотных триодов средней мощности КТ973. Эквивалентен транзисторам структуры PNP. Cоставляет комплементарную пару с КТ972А.
Параметры полупроводникового триода
Характеристики триода КТ973А приведены для температуры окружающей среды +25 град.С. Если условия отличались, это в каждом случае оговаривается.
| Предельно-допустимые параметры | |||
|---|---|---|---|
| Характеристика | Значение | Размерность | |
| Разность потенциалов коллектор-база (Uкб max) | 60 | вольт | |
| Разность потенциалов коллектор-эмиттер (Uкэr max) при Rбэ=1кОм | 60 | вольт | |
| Разность потенциалов эмиттер-база (Uэб max) | 5 | вольт | |
| Ток коллектора постоянный (Iк max) | 2 | ампер | |
| Ток коллектора импульсный (Iки max) | 4 | ампер | |
| Постоянная рассеиваемая мощность Pk max | 4 | ватт | |
| Постоянная рассеиваемая мощность при температуре корпуса от минус 45 до +25 град.С Pk max | 8 | ватт | |
| Температура перехода Tj | +150 | град.С | |
| Электрические характеристики | |||
| Параметр | Значение | Размерность | Условия измерения |
| Обратный ток коллектор-эмиттер (Iкэr) | до 1 | миллиампер | Uкэ=Uкэ max |
| Статический коэффициент передачи тока (h21э) | не менее 750 | Uкб=3 В,
Iэ=1 А, f=50 Гц |
|
| Напряжение насыщения коллектор-эмиттер (Uкэ(нас)) | до 1,5 | вольт | Iк=0,5 А,
Iк=50 мА |
| Напряжение насыщения база-эмиттер (Uбэ(нас)) | 2,5 | вольт | Iк=0,5 А,
Iк=50 мА |
| Время рассасывания (tрас) | 200 | наносекунд | Iб1= Iб2=0,5 А, Q≥50, Iк=0,5 А,
tи |
| Верхняя граница рабочей частоты | 200 | мегагерц |
Особенности транзистора КТ973А
Главной особенностью триода КТ973А в том, что он состоит из двух транзисторов структуры PNP, включенных по схеме Дарлингтона. Такая структура обычно рассматривается как один биполярный транзистор соответствующей структуры с большим коэффициентом усиления (он примерно равен произведению усиления обоих элементов). Выводы подобного прибора также эквивалентны выводам биполярного транзистора – базе, коллектору и эмиттеру.
Помимо двух транзисторов, прибор содержит защитный диод и резистор, улучшающий характеристики триода.
Внутренняя структура КТ973А
Вторая группа особенностей выделяет КТ973А среди остальных элементов серии. Какого-то главного отличительного параметра не существует, в таблице приведены характеристики, по которым триод отличается от других приборов серии (совпадающие параметры не приводятся).
| Предельно-допустимые параметры | ||||
|---|---|---|---|---|
| Характеристика | Отличающийся транзистор | Значение | Размерность | |
| Разность потенциалов коллектор-база | КТ973Б | 45 (против 60 у КТ973А) | вольт | |
| Разность потенциалов коллектор-эмиттер | КТ973Б | 45 (против 60) | вольт | |
| Электрические характеристики | ||||
| Параметр | Отличающийся элемент линейки | Значение | Размерность | Условия измерения |
| Статический коэффициент передачи тока | КТ973В | 750..5000 (у КТ973А верхняя граница h21э не регламентируется) | Uкб=3 В,
Iэ=1 А, f=50 Гц |
Содержание драгметаллов в триоде КТ973А сводится к наличию золота в количестве 3,6144 грамма на 1000 элементов.
Этикетка на транзистор со сведениями о наличии дорогостоящих материалов
Варианты корпуса, цоколевка и маркировка

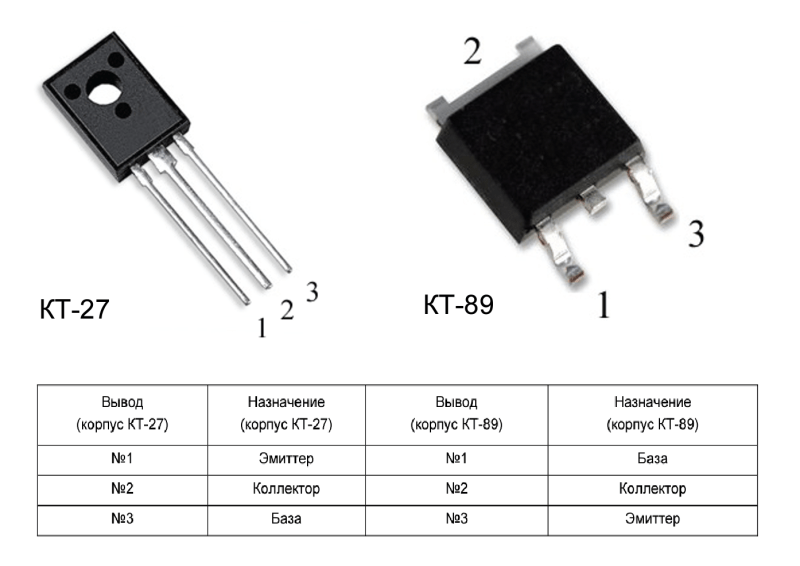

Варианты корпуса и цоколевка триода
Триод выпускается в двух исполнениях:
- для монтажа through hole (в отверстия) в корпусе КТ-27 (аналог импортного TO-126);
- для поверхностного монтажа в корпусе КТ-89 (DPAK).
Электрические характеристики обеих модификаций не различаются. В качестве маркировки на корпус наносится наименование прибора.

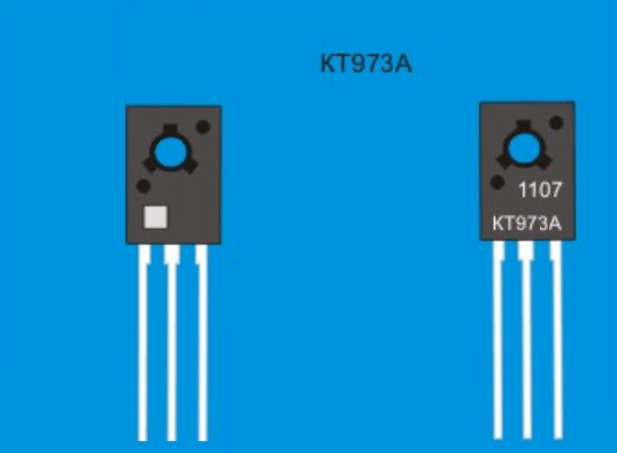

Для приборов в выводном исполнении иногда применяется цветовая маркировка – белый (или серый) квадрат с левой стороны передней части корпуса.
Способы маркировки КТ973А
Варианты замены
Прототипом КТ973А является зарубежный транзистор BD876. При необходимости замены надо в первую очередь обратить внимание на этот прибор. Его характеристики близки, корпус и цоколевка совпадают. Также подойдет BD878.
У обеих предложенных замен допустимый ток коллектора составляет 1 ампер – вдвое ниже, чем у КТ972А.
Из отечественных элементов можно попробовать на замену составной триод КТ825 в корпусе TO-220 – он больше похож на TO-126. Однако большая часть триодов КТ825 выпускается в кейсе КТ-9. Его конструктив радикально отличается от КТ973А.
В крайнем случае можно собрать эквивалент триода из двух транзисторов структуры PNP.

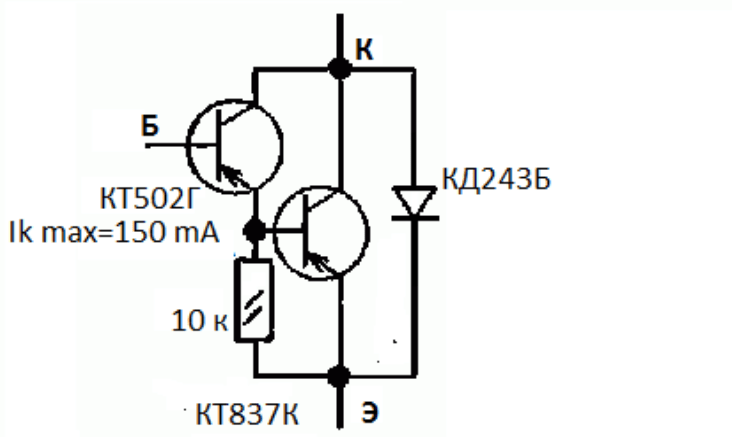

Схема, эквивалентная КТ973А
Использовать составной транзистор можно в любой области, характерной для биполярных приборов соответствующей структуры – в линейном или ключевом режиме. Наличие комплементарной пары позволяет строить каскады усиления по двухтактной схеме.
Схема УМЗЧ с двухтактным выходом на паре КТ972-КТ973
Приведенным примером сфера применения КТ973А, конечно, не ограничивается. Сектор использования лимитируется только электрическими параметрами прибора.
