Серия полупроводниковых триодов КТ3107 относится к категории маломощных малошумящих транзисторов, выполненных по структуре PNP. Образуют комплементарную пару с приборами линейки КТ3102.
Особенности транзистора КТ3107
Комплементарная пара КТ315-КТ361, своим появлением произведшая в конце 60-х годов 20 века своего рода революцию в электронной промышленности, к середине 80-х годов устарела. Разработчиков электронных устройств не устраивали шумовые характеристики, да и коэффициент усиления не всегда был достаточен. Имевшаяся в доступе пара КТ502-КТ503 была слишком низкочастотной.
Требовались транзисторы нового поколения. Ими стали КТ3102 и КТ3107, образовавшие комплементарную пару с улучшенными параметрами. Главными отличиями от устаревших элементов стали такие характеристики, как нормированный коэффициент шума и повышенные усилительные способности, а также современный корпус для монтажа в отверстия.
Параметры полупроводникового триода
Часть характеристик транзистора КТ3107 может быть отнесена ко всей серии, без учета дополнительной буквы.
| Характеристика | Значение | Размерность | |
|---|---|---|---|
| Предельные параметры для температурного диапазона от минус 60 до +125 град.С | |||
| Предельный ток коллектора пост. (Iк max) | ≥100 | миллиампер | |
| Предельный ток коллектора импульсн. (Iки max) при tИ≤10 мкс | ≥200 | миллиампер | |
| Предельная разность потенциалов эмиттер-база (Uэб max) | ≥5 | вольт | |
| Предельный ток базы (Iбmax) | ≥50 | миллиампер | |
| Предельная мощность коллектора (Pкmax) до T=+25 град.С | ≥300 | милливатт | |
| Предельная рабочая температура (Tп max) | ≥150 | град.С | |
| Электрические характеристики (измерены при T=+25(±10) град.С | |||
| Параметр | Значение | Размерность | Условия измерения |
| Верхняя рабочая частота (Fгр) | не ниже 200 | МГц | Uкб=5 В,
Iк = 10 mA |
| Ток коллектора в обратном направлении (Iкбо) | в пределах 100 | наноампер | Uкб=20 В |
| Ток эмиттера в обратном направлении (Iэбо) | в пределах 100 | наноампер | Uэб=5 В |
| U насыщ коллектор-эмиттер, Uкэнас | в пределах 0,2 | вольт | Iк=10 mA,
Iб=0,5 mA |
| U насыщ база-эмиттер, Uбэнас | в пределах 0,8 | вольт | Iк=10 mA,
Iб=0,5 mA |
| Выходная емкость | в пределах 7 | пикофарад | Uкб = 10B,
Iэ = 0, f = 10MГц |
Остальные параметры приводятся соответственно типу изделия. Они также измеряются при T=+25(±10) град.С.
| Транзистор | Статический коэффициент передачи тока | Верхний предел напряжения (пост.) Uкбmax , В | Верхний предел напряжения (пост.) Uкэmax , В | Уровень собственных шумов, дБ |
|---|---|---|---|---|
| Uкэ = 10B, Iк=0,2 mA,
f=1000 МГц, Rг= 2 кОм |
||||
| Uкб = 10B,
Iк = 2 mA |
||||
| КТ3107А | 70 -140 | ≥50 | ≥45 | ≤10 |
| КТ3107Б | 120 — 220 | |||
| КТ3107И | 180 — 460 | |||
| КТ3107В | 70 -140 | ≥30 | ≥25 | |
| КТ3107Г | 120 — 220 | |||
| КТ3107Д | 180 — 460 | |||
| КТ3107К | 380 — 800 | |||
| КТ3107Е | 120 — 220 | ≥25 | ≥20 | ≤4 |
| КТ3107Ж | 180 — 460 | |||
| КТ3107Л | 380 — 800 |
Варианты корпуса, цоколевка и маркировка

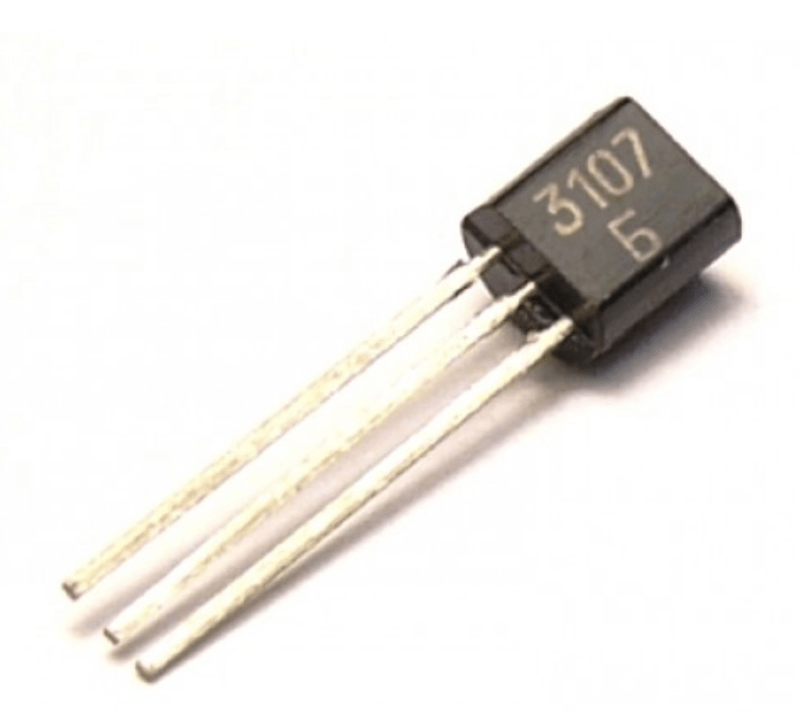

КТ3107 в пластиковом корпусе
Полупроводниковый триод КТ3107 выпускается в двух вариантах корпуса:
- Металлический со стеклянным изолятором КТ-17 (первые годы выпуска).
- Пластиковый КТ-26 (аналог зарубежного TO-92), в этом случае к названию триода добавляется литера М (КТ3107АМ и т.п.).
На рисунке приведены габаритные размеры обоих корпусов и цоколевка КТ3107 для каждого варианта.
Металлический и пластиковый корпуса и их распиновка
На триоды, выпущенные в металлическом корпусе, наносится маркировка, состоящая, большей частью, из полного названия прибора, включая буквенный индекс. То же самое относится и к пластиковым корпусам. Но на них ранее применялась и цветовое обозначение. На срез корпуса (фронтальную часть) наносилось четыре цветных точки (по две в ряд). Тип транзистора и его буквенный индекс обозначается точками верхнего ряда.
Маркировка транзистора КТ3107Б цветовым кодом
Левая верхняя точка — голубая — обозначает серию КТ3107. Правая верхняя точка в зависимости от цвета означает буквенный индекс.
| Буква | Цвет точки |
|---|---|
| А | Розовый |
| Б | Желтый |
| В | Синий |
| Г | Бежевый |
| Д | Оранжевый |
| Е | Электрик |
| Ж | Салатовый |
| И | Зеленый |
| К | Красный |
| Л | Серый |
Точки нижнего ряда обозначают год и месяц выпуска.
Чем заменить триод КТ3107
Прототипами КТ3107 являются зарубежные полупроводниковые элементы:
Они могут служить аналогами по большинству электрических характеристик. Однако согласно datasheet их предельная частота единичного усиления не превышает 100 МГц, и коэффициент усиления заметно меньше (во многих ситуациях достаточно и этого).
Из импортных транзисторов на замену во многих случаях подойдет BC557A. Также КТ3107 можно заменить на:
- BCY70;
- 2SA1015;
- BC455A;
- BC558;
- BC456A;
- 2SA564A;
- 2SA750;
- 2SA641.
Подойдут и многие другие кремниевые маломощные триоды соответствующей структуры. Они в большинстве случаев выпускаются в пластиковом корпусе TO-92, однако распиновка (чередование выводов) может не совпадать. В любом случае перед заменой надо изучить даташит и убедиться, что зарубежный триод обеспечивает нужные параметры.
Из отечественных транзисторов по рабочим напряжениям, шумовым характеристикам и частотному диапазону подойдут КТ316 или КТ368, хотя они менее мощные (допустимый Iк ниже), у них ниже усилительные свойства. Если эти параметры в конкретном случае важны, придется поискать другую замену.
Применение и практические схемы
Полупроводниковый триод КТ3107 является прибором общего назначения. Он может применяться в усилителях и генераторах, ключах и других схемах, характерных для биполярных транзисторов. На практике в усилителях КТ3107 используется реже, чем КТ3102, но дело не в характеристиках. Просто под современные каноны построения схем с однополярным питанием (общим является нулевой провод) больше подходят триоды NPN. Чаще в таких случаях КТ3107 применяется для создания двухтактных каскадов совместно с комплементарной парой. Примером такого применения служит выходной каскад электронного стетоскопа.
Схема электронного стетоскопа с двухтактным каскадом на КТ3107-КТ3102
Зато без транзисторов PNP не обойтись для создания электронных ключей, которые должны открываться в нужной фазе с входным сигналом. На следующей схеме такой ключ образован из VT1 (КТ3102) и VT2 (КТ3107). При повышении напряжения на базе VT1 триод открывается, повышая при этом напряжение на базе VT2 относительно эмиттера. VT2 открывается в фазе с входным сигналом и запитывает звукоизлучатель.
Схема индикатора радиосигнала
Приведенными примерами сектор использования КТ3107, конечно, не исчерпывается. Область применения этого триода очертить даже приблизительно невозможно. К тому же его характеристики остаются востребованы до сих пор, и постоянно разрабатываются новые схемы, в которых применяется этот полупроводниковый прибор.
